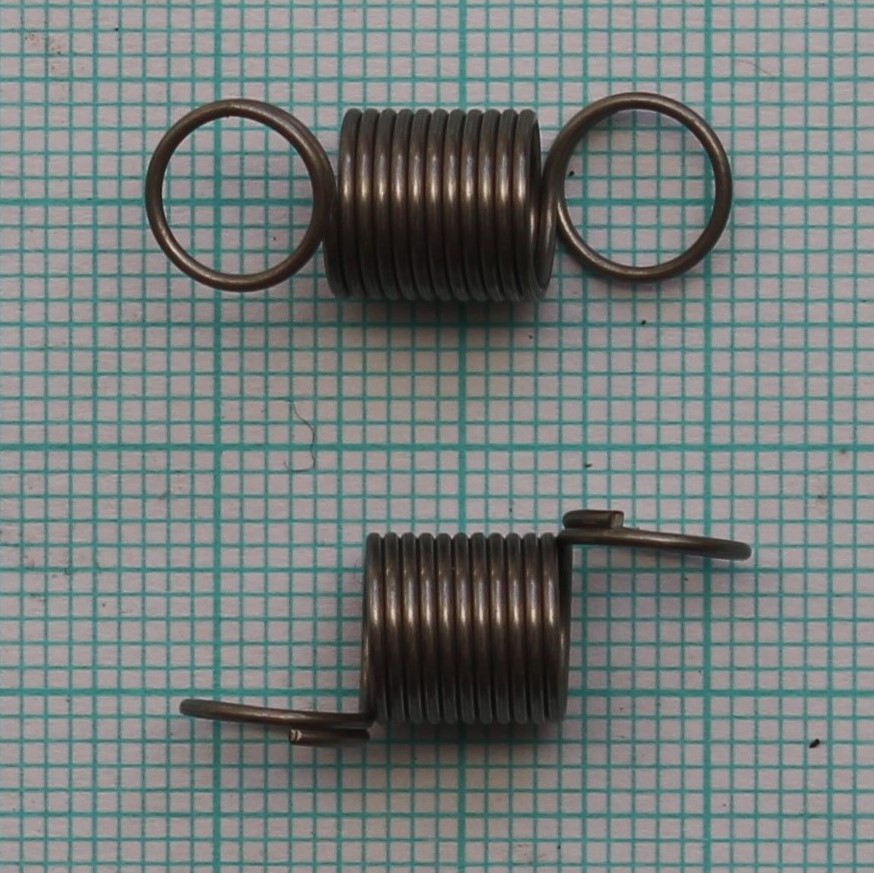

Pružina tažná 0,7x7,7x22,6x13,5
- Volná délka L0= 22.60+-0.50 mm
- Drát pružiny d=0,70 mm nerezový EN 10207-3, 1.4310, AISI302
- Poměr vinutí i= 10.00 Má platit! 4 <= i <= 16
- Počet závitů n= 13.50 závitů
- Délka oka pružiny o= 6.25 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 7.70+-0.30 mm D= 7.00 mm D2= 6.30+-0.30 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 22.60 mm F0= 1.30 N
- L1= 27.00 mm F1= 3.25+-0.34 N Tau1= 191.6 Mpa
- L8= 51.00 mm F8= 13.91+-0.69 N Tau8= 819.2 Mpa
- L9= 51.68 mm F9= 14.21 N Tau9= 837.0 MPa
- TauD= 837.0 MPa
- Tuhost pružiny c= 1.744 N/mm
- Stoupání pružiny t= 0.70 mm
- Rozvinutá délka l= 329.9 mm
- Čistá hmotnost mc= 0.00100 kg Hmotnost 1000ks= 0.997 kg
