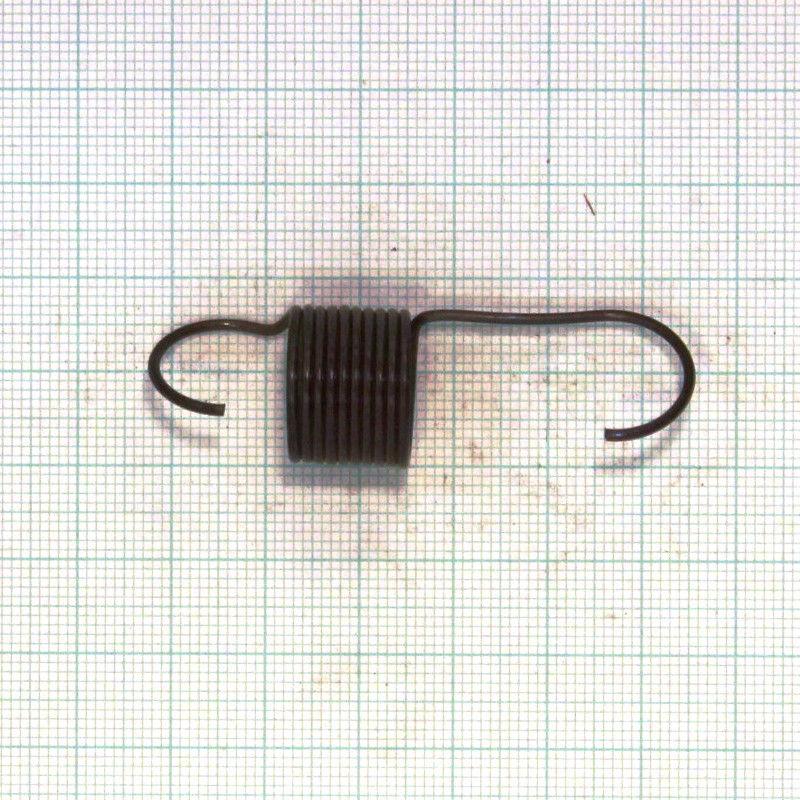

Pružina tažná 1,25x17x55x10
- Volná délka L0= 55.00+-1.30 mm
- Drát pružiny d= 1.250 mm Patentovaný drát třídy 3 ČSN 42 6450.3
- Poměr vinutí i= 12.600 Má platit! 4 <= i <= 16
- Počet závitů n= 10.00 závitů
- Délka oka pružiny o= 20.60 mm
- >> Venkovní průměr << >> Střední průměr << >> Vnitřní průměr <<
- D1= 17.00+-0.40 mm D= 15.75 mm D2= 14.50+-0.40 mm
-
- >> Délka L << >> Síla F << >> Napětí Tau <<
- L0= 55.00 mm F0= 2.50 N
- L1= 73.99 mm F1= 14.44+-1.12 N Tau1= 327.2 Mpa
- L8= 99.31 mm F8= 30.36+-1.79 N Tau8= 687.9 Mpa
- L9= 118.30 mm F9= 42.30 N Tau9= 958.5 MPa
- . TauD= 958.5 MPa
- Tuhost pružiny c= 3.129 N/mm
- Stoupání pružiny t= 1.25 mm
- Rozvinutá délka l= 569.0 mm
- Čistá hmotnost mc= 0.00548 kg Hmotnost 1000ks= 5.482 kg
