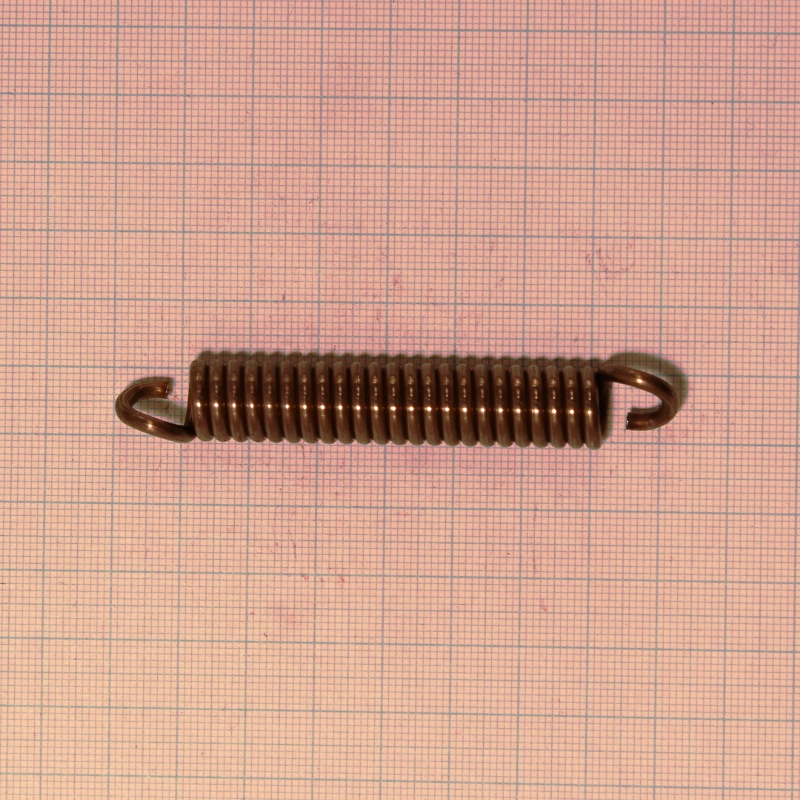

Pružina tažná 2,5x12x76x23,75
- Volná délka L0= 76.0+-1.2 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 3.80 Má platit! 4 <= i <= 16
- Počet závitů n= 23.75 závitů
- Délka oka pružiny o= 7.05 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 12.00+-0.3 mm D= 9.50 mm D2= 7.00+-0.3 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 76.0 mm F0= 62.0 N
- L1= 80.9 mm F1= 155.7+-24.6 N Tau1= 344.4 Mpa
- L8= 87.3 mm F8= 280.6+-23.0 N Tau8= 620.7 Mpa
- L9= 92.2 mm F9= 374.4 N Tau9= 828.0 MPa
- TauD= 828.0 MPa
- Tuhost pružiny c= 81.303 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 753.6 mm
- Čistá hmotnost mc= 0.02904 kg Hmotnost 1000ks= 29.039 kg
