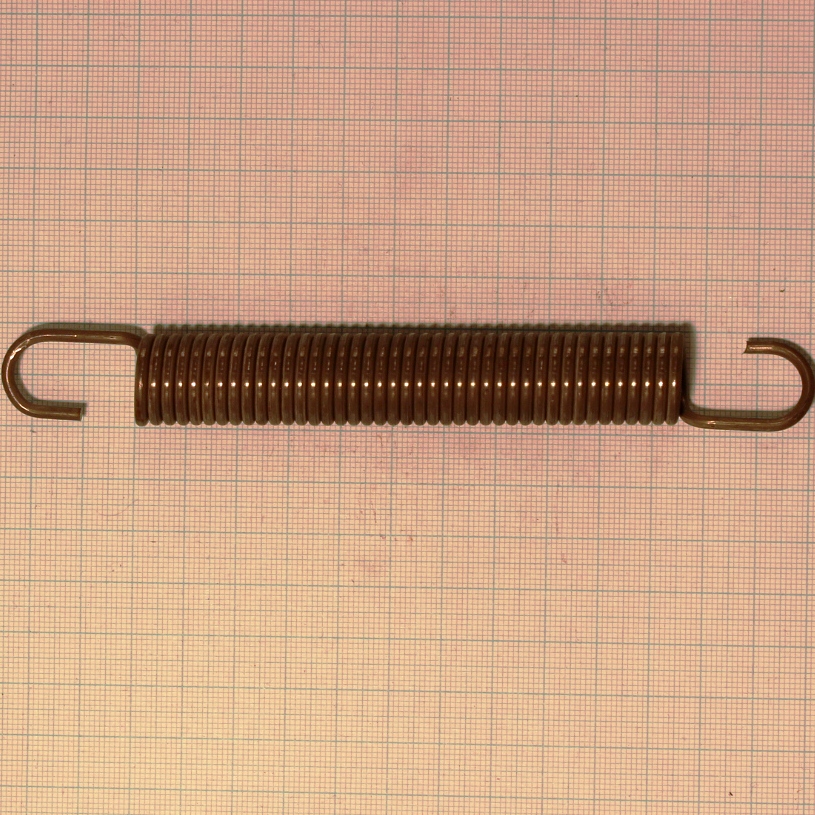

Pružina tažná 2,5x17,5x152x41,5
- Levý závit
- Volná délka L0= 152.0+-2.2 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 6.00 Má platit! 4 <= i <= 16
- Počet závitů n= 41.50 závitů
- Délka oka pružiny o= 22.90 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 17.50+-0.3 mm D= 15.00 mm D2= 12.50+-0.3 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 152.0 mm F0= 36.2 N
- L1= 177.3 mm F1= 107.3+-8.2 N Tau1= 325.2 Mpa
- L8= 211.1 mm F8= 202.1+-9.5 N Tau8= 612.5 Mpa
- L9= 236.4 mm F9= 273.1 N Tau9= 828.0 MPa
- TauD= 828.0 MPa
- Tuhost pružiny c= 39.006 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 2026.3 mm
- Čistá hmotnost mc= 0.07808 kg Hmotnost 1000ks= 78.082 kg
