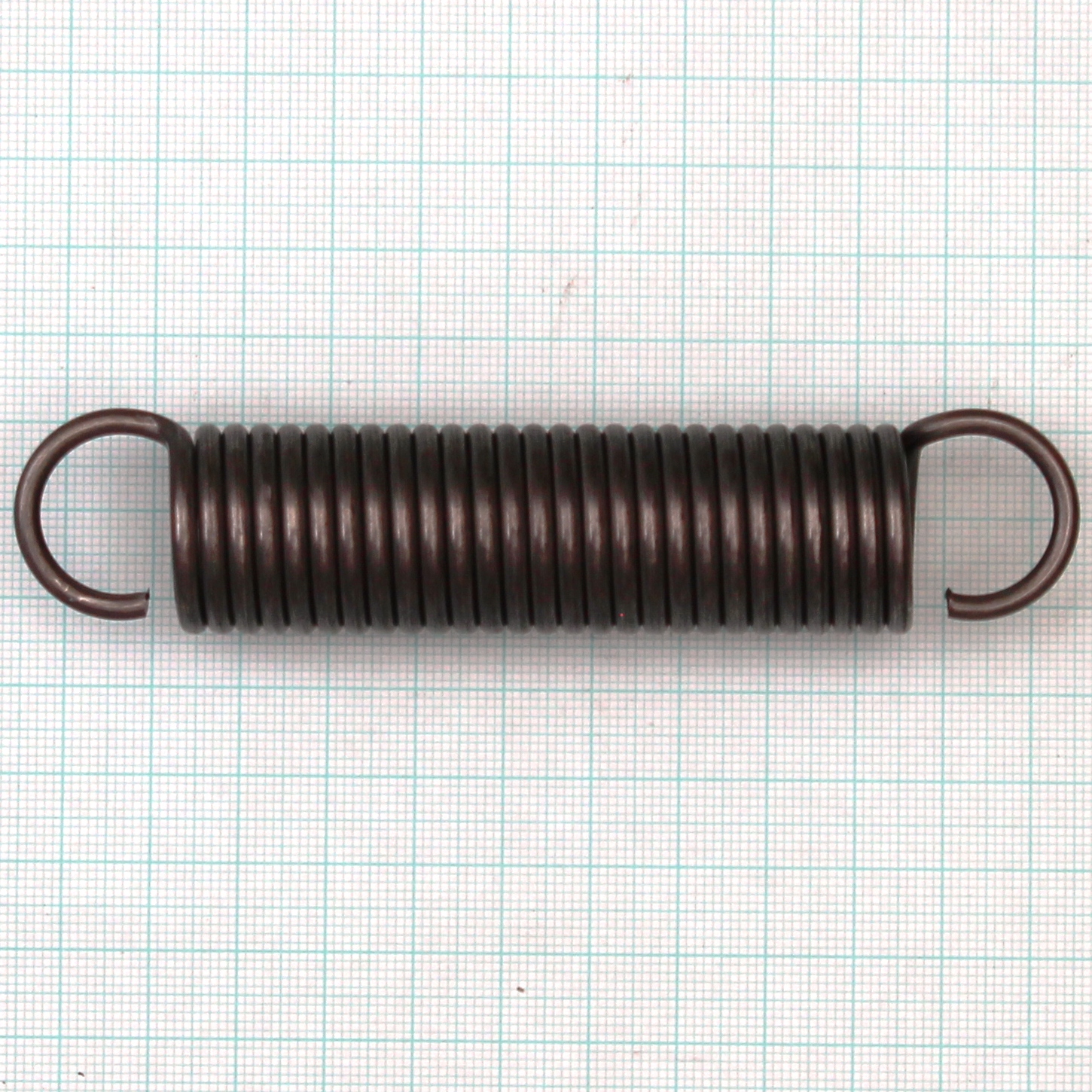

Pružina tažná 3x24x114x27
- Volná délka L0= 114.0+-1.8 mm
- Drát pružiny d=3,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16
- Počet závitů n= 27.00 závitů
- Délka oka pružiny o= 15.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 24.00+-0.4 mm D= 21.00 mm D2= 18.00+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 114.0 mm F0= 43.0 N
- L1= 140.0 mm F1= 127.8+-8.0 N Tau1= 303.6 Mpa
- L8= 180.0 mm F8= 258.1+-10.2 N Tau8= 613.5 Mpa
- L9= 203.0 mm F9= 333.2 N Tau9= 792.0 MPa
- TauD= 792.0 MPa
- Tuhost pružiny c= 46.260 N/mm
- Stoupání pružiny t= 3.00 mm
- Rozvinutá délka l= 1880.2 mm
- Čistá hmotnost mc= 0.10433 kg Hmotnost 1000ks= 104.332 kg
