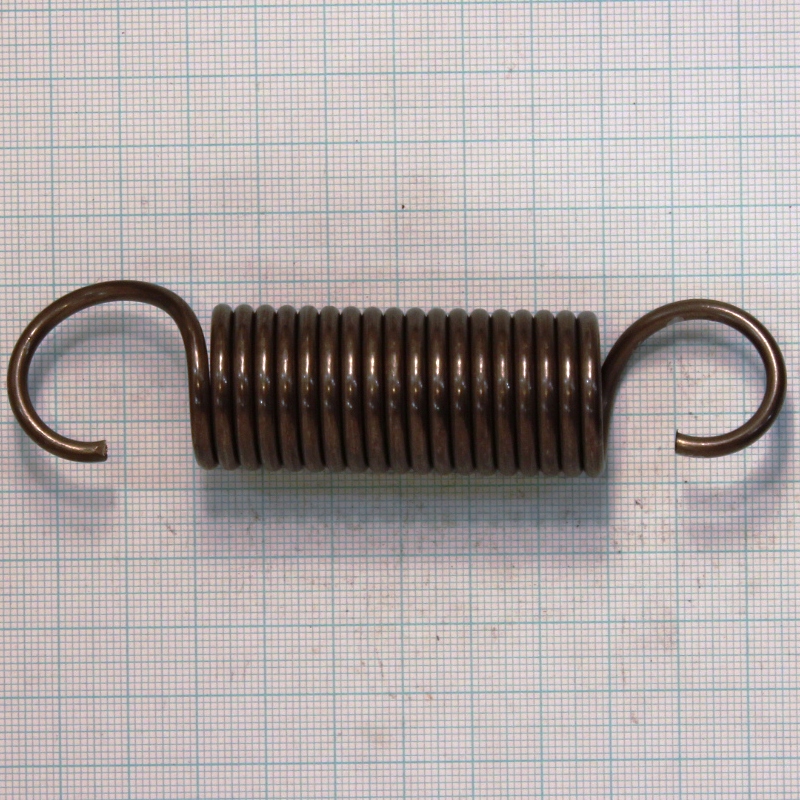

Pružina tažná 3x24x104x19
- Volná délka L0= 104.0+-1.8 mm
- Drát pružiny d=3,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16
- Počet závitů n= 19.00 závitů
- Délka oka pružiny o= 22.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 24.00+-0.4 mm D= 21.00 mm D2= 18.00+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 104.0 mm F0= 43.2 N
- L1= 122.8 mm F1= 130.2+-9.4 N Tau1= 309.5 Mpa
- L8= 147.8 mm F8= 246.2+-11.1 N Tau8= 585.2 Mpa
- L9= 166.6 mm F9= 333.2 N Tau9= 792.0 MPa
- TauD= 792.0 MPa
- Tuhost pružiny c= 47.832 N/mm
- Stoupání pružiny t= 3.00 mm
- Rozvinutá délka l= 1352.5 mm
- Čistá hmotnost mc= 0.07505 kg Hmotnost 1000ks= 75.046 kg
